아파트 월패드 인터폰 홈패드 어댑터 교체 DIY

증상은 전원램프가 꺼지고 공동현관, 현관 통신 먹통입니다. 검색해 봤습니다.

전원이 안들어오니 전원어댑터를 교체해보라고 하더군요. 장비에 문제가 있다면 어짜피 내가 할수 있는게 없을듯 합니다.

작업순서

1. 멀티미터로 전원 어댑터가 살아있는지 확인합니다.
어댑터 표시대로 전압, 전류가 측정된다면 작업 종료.
2. 어댑터가 죽었다면 어댑터에 표시된 전압 전류에 맞는 어댑터를 주문합니다. (전압은 +-1볼트 이하 오차는 허용하고 암페어는 표시부보다는 큰걸로 준비)
3. 어댑터를 교체합니다.

나의준비

1. 전원어댑터 12V5A 구입.
2. 테스터기 멀티미터 구입. 이번기회에 하나 장만
3. 전선 스트리퍼 니퍼 전기테잎 등

작업

😇중요 차단기, 장갑착용😇



월패드 오픈

1. 월패드 그리고 브라켓을 제거하고 기판을 살펴본다.

전원 입력단자

어댑터 표시부

2. 어댑터 전원이 꼽히는 입력단자가 보인다. 각 경우마다 유연하게 대처한다. 12.2V 2.0A 표시가 보인다. 쿠팡에서 12V5A 어댑터구입.


3. 작업전에 구입한 어댑터를 연결해 전원 테스트를  해보니 작동한다.^^



4. 두꺼비집 차단기 내리기😇

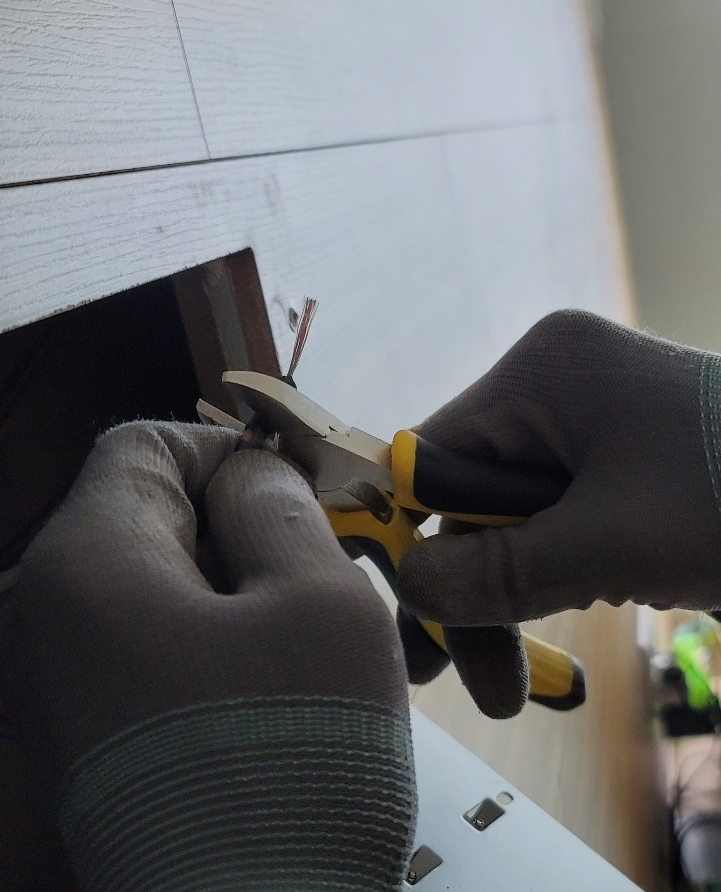

5. 전선을 잘라내고 이어준다. 새 어댑터와 고장난 어댑터를 바꾸는 작업이다. 교류쪽 전선은 방향이 없으므로 서로 연결하면 된다. 어댑터에서 나오는 선은 플러스 마이너스를 지켜서 연결해야 한다. 내경우는 구입한 플러그를 그대로 사용했다.

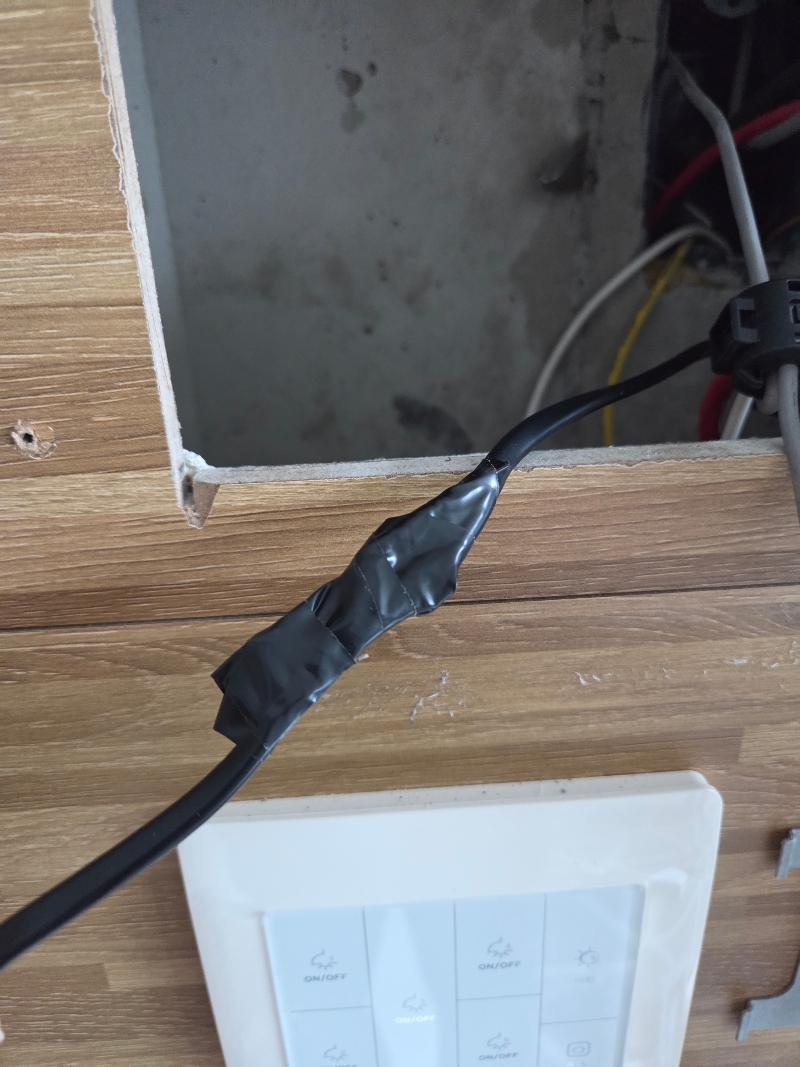

전선연결작업

6. 검색해서 누전되지 않도록 잘 처리한다

왕초보 😢

고장난 어댑터

새로 구입한 어댑터 잔해

8. 완료하고 수리비 굳었습니다.
